台電輸電級絕緣礙子部分放電與洩漏電流即時整合監測系統

緣起:
      台灣電力公司綜合研究所為增加電力系統之可靠度與供電品質,精心規劃之資料蒐集分析診斷研究計劃。本系統設計為可進行 多元性電量參數(單元不同)之即時測量 , 趨勢記錄與 交叉分析 等功能之整合系統。

      針對輸電等級之絕緣礙子,進行部分放電(Partial Discharge,簡稱PD)與洩漏電流(Leakage Current)與大氣(Atmosphere Sensor)資料等相關資料之 蒐集 與 分析 等監測工作.

      本系統包含多通道擷取主機、可量測12只吊掛式絕緣礙子(簡稱礙子)部分放電之高頻電流(HFCT)、洩漏電流與大氣環境等感測器、系統整合伺服器(特別感謝義大利TECHimp公司提供之多元化元素整合分析軟體-Ti-SCADA)、輕易的整合第三供應商(3rd Partner)之洩漏電流檢知器 與 大氣環境感測器(如溫度/濕度/氣壓/風速/雨量/紫外線)等........它們各自擁有不同的 信號類型 / 量程差異極大 / 紀錄間隔大不同 等特性,整合上具有一定的難度.

      透過免按裝,免設定之跨平台多人多工瀏覽器(Browser),既可輕易快速的進行測量,操作,下載與分析等功能,以利業主評估分析各廠牌絕緣礙子的性能與特性,做為企業供電單位選用準則與規範建議。

輸電等級(161kV)-絕緣礙子即時監測系統整合項目:
1.絕緣礙子部分放電信號(PD)                 X12通道(每15分鐘一筆)
2.絕緣礙子洩漏電流(Leakage Current)  X12通道(每1秒一筆)
3.現場大氣感測器(風速/風向/溫度/濕度/雨量/紫外線) X6通道(每分鐘一筆)

結論:

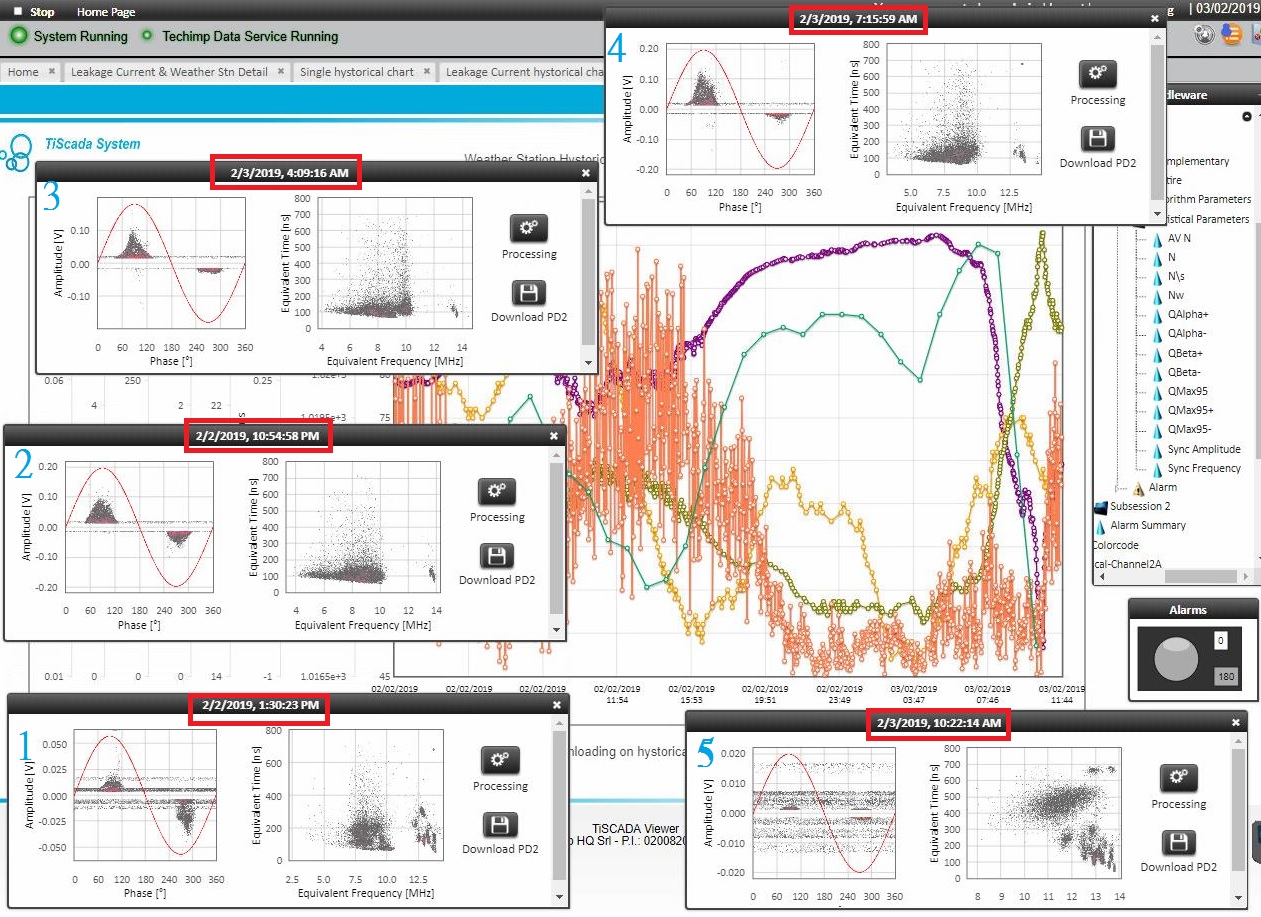

特別感謝了TECHimp公司研製的 時-頻分離技術(T-F maping technology) 讓絕緣礙子僅有的表面放電(Surface PD)之放電分析得以更細膩的被觀察與趨勢記錄。如以下圖片。
並且藉由 Ti-SCADA 的 "多元化(元素)" 之動態趨勢整合分析系統,讓使用者清楚的觀察到絕緣礙子之 "自潔效果" 的過程,透過任意 "拖拉" 導入串列數據的功能便能交叉比對分析各種動態變化藉以進行特性觀察與分析診斷之目的。
